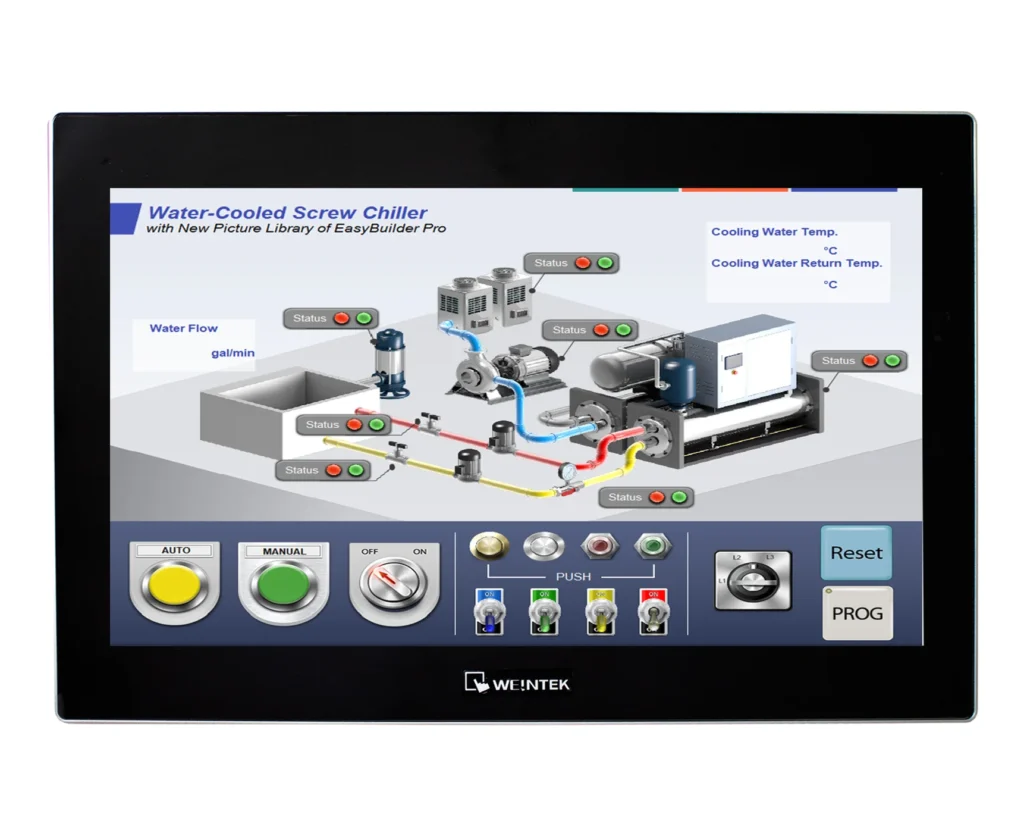

cMT3162X
cMT3162X یک HMI 15.6 اینچی Full HD با صفحه‌ی لمسی خازنی لبه‌به‌لبه، پورت CAN Bus و قابلیت هشدار لرزشی (Vibration Alerting) است.
دانلود مستندات cMT3162X
معرفی و بررسی cMT3162X
cMT3162X یک HMI 15.6 اینچی Full HD با صفحه‌ی لمسی خازنی لبه‌به‌لبه، پورت CAN Bus و قابلیت هشدار لرزشی (Vibration Alerting) است. در ادامه مشخصات فنی کامل cMT3162X را می‌بینید؛ برای استعلام قیمت، موجودی و مشاوره‌ی انتخاب مدل با ما تماس بگیرید.
ویژگی‌های کلیدی cMT3162X
- نمایشگر 15.6″ Wide Viewing Angle (WVA) با رزولوشن 1920 × 1080 (Full HD)، روشنایی 300 cd/m² و کنتراست 800:1
- صفحه‌ی لمسی خازنی
- پردازنده‌ی Quad-core RISC (Cortex-A17)، حافظه‌ی 4 GB Flash و 1 GB RAM
- تغذیه‌ی 24 VDC ±20% با ایزولاسیون تغذیه‌ی داخلی
- یک پورت Ethernet گیگابیت، یک پورت Ethernet 10/100، یک پورت USB Host، سه پورت سریال و یک پورت CAN Bus
- ابعاد 400 × 263 × 27.6 mm و برش پنل 384 × 247 mm؛ پنل جلوی NEMA4 / IP66
- فناوری oTP با شیشه‌ی تمپرد: طراحی لبه‌به‌لبه و شفافیت بالا؛ سختی سطح 7H
- پشتیبانی از Vibration Alerting (هشدار لرزشی)
- پردازنده‌ی Cortex-A17 چهار هسته‌ای با پردازنده‌ی گرافیکی 3D اختصاصی
- پورت‌های COM1 و COM3 در حالت RS-485 2W از MPI 187.5K پشتیبانی می‌کنند (فقط یکی در هر زمان)
مشخصات فنی cMT3162X
| نمایشگر | 15.6″ Wide Viewing Angle (WVA) |
| رزولوشن | 1920 × 1080 (Full HD) |
| روشنایی | 300 cd/m² |
| کنتراست | 800:1 |
| تعداد رنگ | 16.2M |
| صفحه لمسی | خازنی با شیشه‌ی تمپرد (Capacitive، سختی 7H) |
| حافظه Flash | 4 GB |
| حافظه RAM | 1 GB |
| پردازنده | Quad-core RISC (Cortex-A17) |
| پورت اترنت | LAN 1: 10/100/1000 Base-T × 1 ؛ LAN 2: 10/100 Base-T × 1 |
| پورت‌های سریال (COM) | Con.A: COM1 RS-485 2W/4W، COM3 RS-485 2W، CAN Bus ؛ Con.B: COM1 RS-232 4W، COM3 RS-232 2W |
| پورت CAN | دارد |
| USB Host | USB 2.0 Host × 1 |
| صدا | بلندگوی مونو داخلی |
| تغذیه | 24 VDC ±20% |
| مصرف برق | 1.3A@24VDC |
| ابعاد (W×H×D) | 400 × 263 × 27.6 mm |
| ابعاد برش پنل | 384 × 247 mm |
| وزن | حدود 1.6 kg |
| نوع نصب | Panel mount، VESA 100 × 100 mm |
| درجه حفاظت | NEMA4 / IP66 (پنل جلو) |
| دمای کار | 0 ~ 50°C |
| رطوبت | 10 ~ 90% (بدون چگالش) |
| نرم‌افزار برنامه‌نویسی | EasyBuilder Pro V6.04.01 یا بالاتر |
| گواهینامه | CE، cULus Listed |
کاربرد cMT3162X
پنل‌های مدرن ماشین‌آلات، خطوط تولید و مانیتورینگ با صفحه‌ی بزرگ Full HD که ارتباط CAN و لمس خازنی هم می‌خواهند.
سوالات متداول cMT3162X
cMT3162X چه مشخصات نمایشگری دارد؟
cMT3162X دارای نمایشگر 15.6″ Wide Viewing Angle (WVA) با رزولوشن 1920 × 1080 (Full HD)، روشنایی 300 cd/m² و کنتراست 800:1 است. صفحه‌ی لمسی آن از نوع خازنی با شیشه‌ی تمپرد (Capacitive، سختی 7H) است.
در EasyBuilder Pro برای cMT3162X چه مدلی را انتخاب کنم؟
اگر روی دستگاه برچسب cMT3162X (V2) دارد، باید در EasyBuilder Pro مدل cMT3162X (V2) را انتخاب کنید و حداقل نسخه‌ی نرم‌افزار V6.07.02 است. برای نسخه‌ی قدیمی‌تر، حداقل نسخه V6.04.01 است.
cMT3162X چه پورت‌های ارتباطی دارد؟
یک پورت Ethernet گیگابیت، یک پورت Ethernet 10/100، یک پورت USB Host، سه پورت سریال و یک پورت CAN Bus. جزئیات پورت‌های سریال: Con.A: COM1 RS-485 2W/4W، COM3 RS-485 2W، CAN Bus ؛ Con.B: COM1 RS-232 4W، COM3 RS-232 2W.
ولتاژ تغذیه و مصرف cMT3162X چقدر است؟
ورودی تغذیه 24 VDC ±20% و مصرف 1.3A@24VDC است. ایزولاسیون تغذیه در این مدل به‌صورت داخلی وجود دارد.
ابعاد و برش پنل cMT3162X چقدر است؟
ابعاد cMT3162X برابر 400 × 263 × 27.6 mm و ابعاد برش پنل 384 × 247 mm است. نوع نصب: Panel mount، VESA 100 × 100 mm؛ درجه‌ی حفاظت: NEMA4 / IP66 (پنل جلو).
cMT3162X با چه نرم‌افزاری برنامه‌ریزی می‌شود؟
برنامه‌ریزی با نرم‌افزار EasyBuilder Pro انجام می‌شود و طبق کاتالوگ، حداقل نسخه‌ی مورد نیاز V6.04.01 است.
قیمت cMT3162X چقدر است؟
قیمت به‌روز cMT3162X در همین صفحه درج می‌شود. اگر قیمتی نمایش داده نشده است، برای استعلام قیمت و موجودی با ما تماس بگیرید.
سایر مدل‌های HMI و نمایشگر لمسی وینتک را در صفحه‌ی محصولات ببینید. اگر بین چند مدل مردد هستید، مدل PLC و نیاز پروژه‌تان را بفرستید تا بهترین گزینه را پیشنهاد دهیم.
